TDM Collision Data Generator

Nouveau : génération automatisée des données de collision pour les utilisateurs de Siemens NX et Catia

Le module TDM Collision Data Generator fait partie de TDM Générateur de Données et Graphiques (T3D) et génère en quelques secondes, à partir des données des composants, les données de collision requises pour la programmation CN.

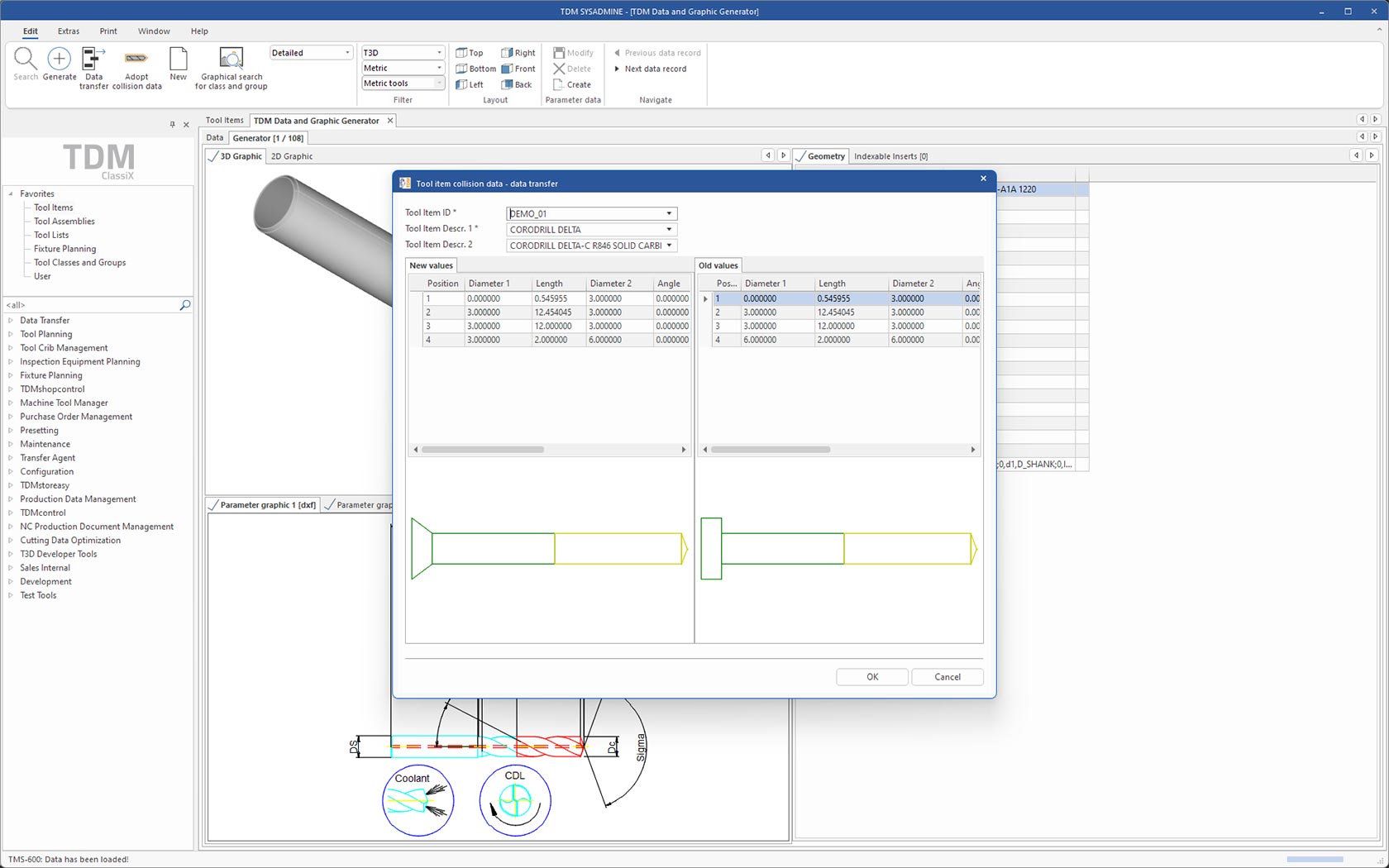

TDM Collision Data Generator

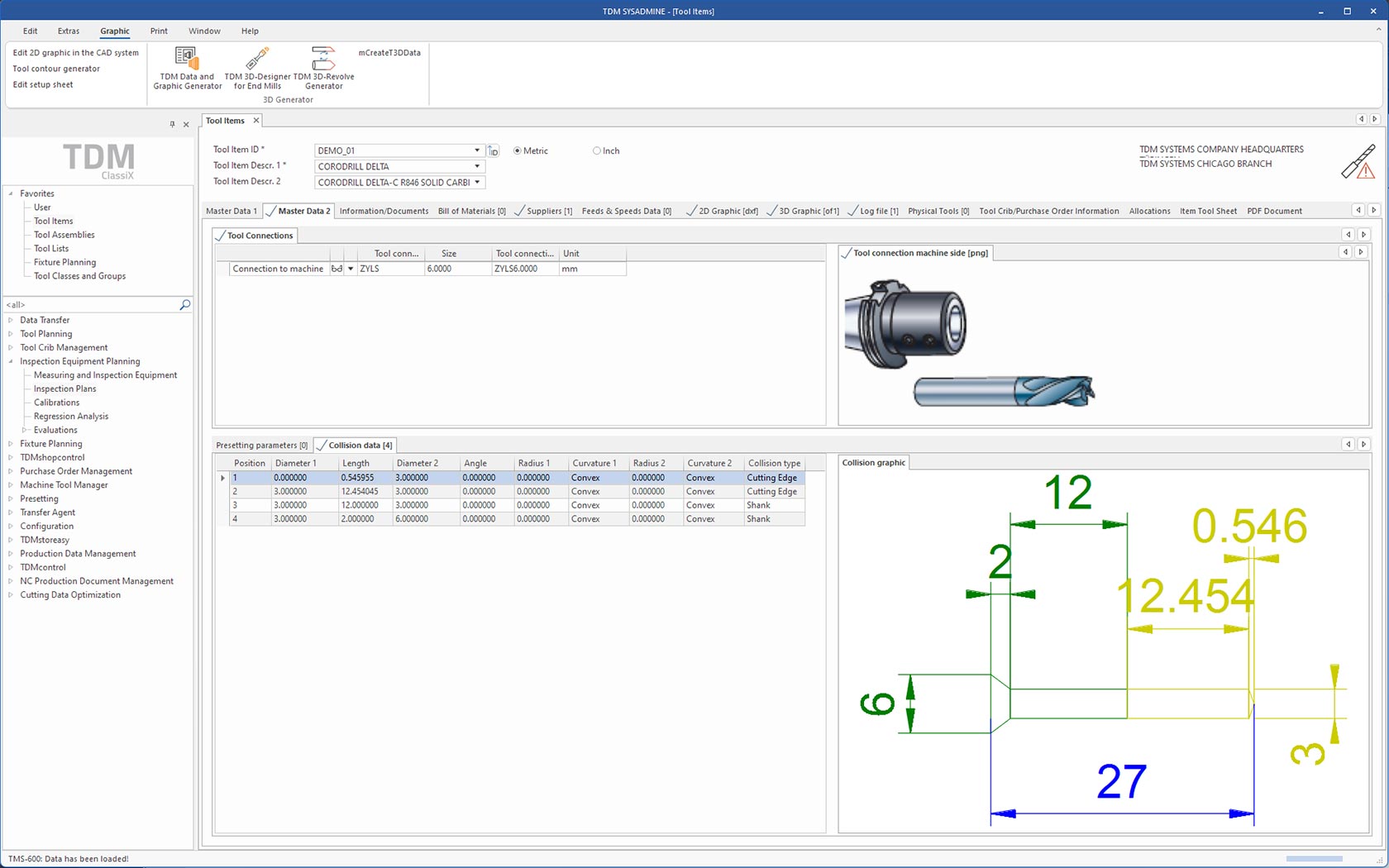

TDM Collision Data Generator 2d outil

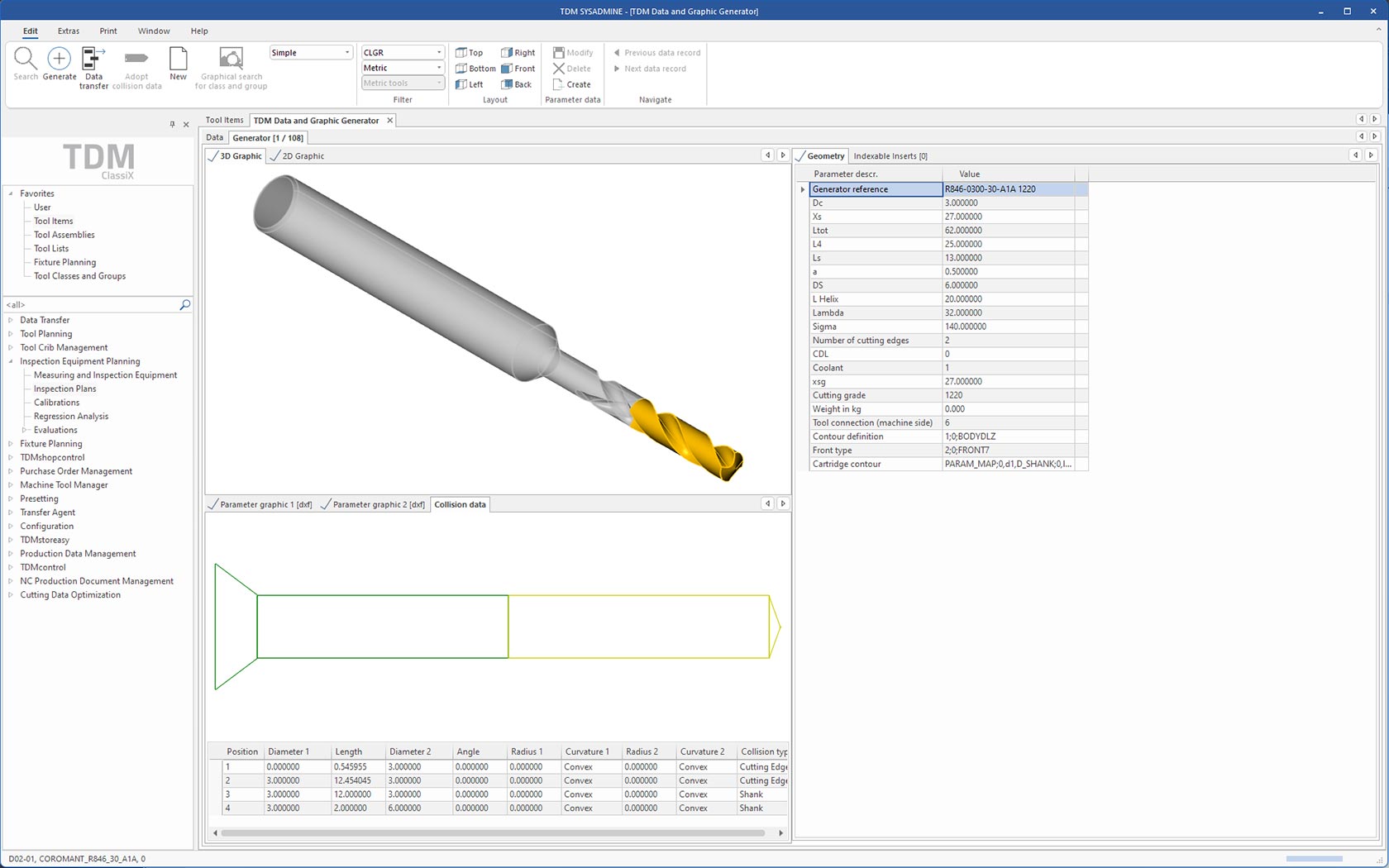

TDM Collision Data Generator 3D outil

Des données d’outils FAO plus fiables grâce à des logiques de calcul intégrées

Les données de collision sont cruciales pour réaliser la programmation CN dans les systèmes Siemens NX et Catia. Mais la production de ces données requiert beaucoup de temps. Des mesures fastidieuses doivent être effectuées dans le graphique 2D pour obtenir les éléments de collision. Autre inconvénient : l’utilisateur ne dispose pas de données standardisées, issues d’autres sources de données. À la demande de ses clients, TDM Systems a travaillé sur cette problématique afin d’automatiser la génération des données de collision et de soulager les utilisateurs.

L’automatisation et le savoir-faire pour des données de meilleure qualité

TDM Collision Data Generator exploite les avantages techniques de TDM Générateur de Données et Graphiques. Les composants paramétrés servent de base de calcul des données de collision. Les logiques spécialement programmées contribuent en outre à la production précise des données de collision. La génération des données de collision ne peut donc fonctionner qu’en association avec TDM Générateur de Données et Graphiques :

  • Génération des données de collision d’outils pour les systèmes FAO Siemens NX et Catia
  • Production des données sur la base des composants conçus avec TDM Générateur de Données et Graphiques
  • Création automatique des données de collision dans les données de base TDM
  • Possibilité de compléter les composants déjà existants avec les données de collision
  • Génération automatique des données de collision en cas de nouvelle conception de composants
  • Important : la génération des données de collision concerne uniquement les outils à symétrie de rotation

Avantages pour les utilisateurs de Siemens NX et Catia

Les utilisateurs de TDM qui travaillent avec Siemens NX ou Catia et utilisent une interface FAO bénéficieront de nombreux avantages :

Gain de temps maximal
pour les programmateurs CN : quelques secondes pour un composant au lieu de 3 à 10 minutes

Gestion durable des données
constitution d’une base de données de qualité axée sur les exigences de Siemens NX ou Catia

Gestion des données plus automatisée et plus intelligente
pour une meilleure fiabilité de la programmation CN
