TDM Utensili Speciali 3D

Con TDM 3D-Designer si creano utensili individuali con un sistema modulare

Punte a gradini o frese a codolo senza inserti sono gli utensili impiegati più di frequente. La particolarità: vengono creati e realizzati in base alle esigenze individuali dell'utente. A tale scopo, grazie a un sistema modulare, i TDM 3D-Designer offrono le funzioni necessarie per comporre punte a gradino n HSS/in metallo duro integrale personalizzate e crearle come set di dati utensile con grafiche 2D e modelli 3D in TDM.

Pochi passi per ottenere un utensile individuale

Con il software TDM, il processo per la creazione di modelli 3D si realizza praticamente in automatico. Con pochi clic, l'utente può generare un utensile speciale su misura.

  1. Assemblaggio di utensili individuali: con pochi clic del mouse si possono selezionare i singoli componenti, come ad es. tipo di codolo, fresa a candela, lato frontale, scanalatura del truciolo per la fresa cilindrica oppure il numero di gradini e delle transizioni per gradino nelle punte a gradini.
  2. Immissione della geometria: nel passaggio successivo si immettono manualmente i parametri geometrici dell'utensile, come ad es. lunghezza e diametro.
  3. Personalizzazione dei parametri utensile: ora è possibile modificare o ridefinire i parametri utensile. Si ottiene così un utensile individuale, fatto su misura per l'utilizzo richiesto.
  4. Generazione dell'utensile: con un clic, il TDM 3D-Designer crea in automatico una grafica 2D e un modello 3D dell'utensile in più formati. Inoltre, il software crea direttamente un set di dati utensile.
  5. Creazione dell'utensile: nell'ultimo passaggio, il 3D-Designer crea l'utensile nella banca dati TDM. L'utensile è così disponibile per le applicazioni del software TDM.

Risultati convincenti: l'utensile generato sia come grafica 2D sia come modello 3D può essere utilizzato in modo semplice e dettagliato per la programmazione NC e la simulazione.

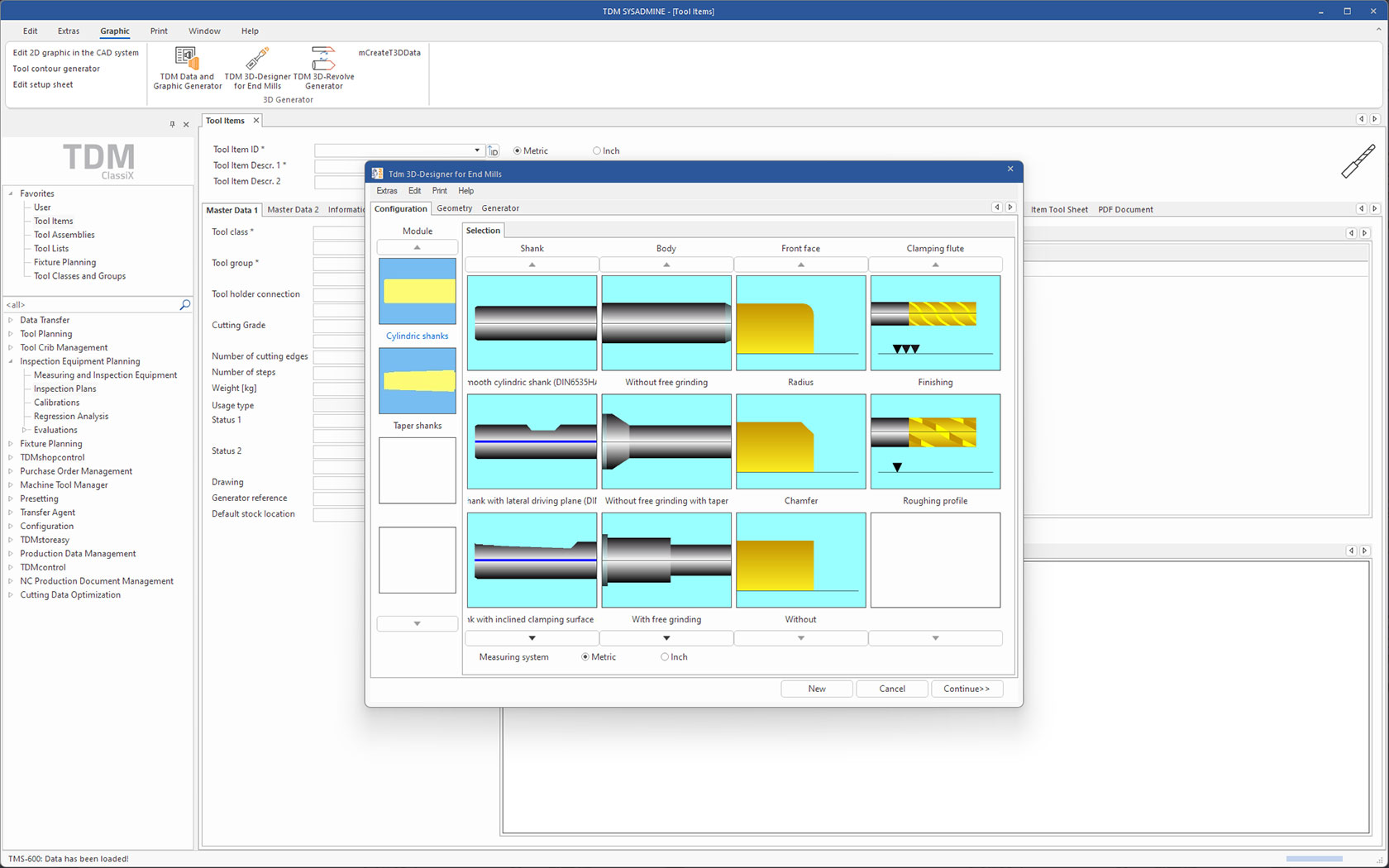

Generare un utensile speciale con TDM 3D - configurazione delle frese a codolo. (vista schermo)

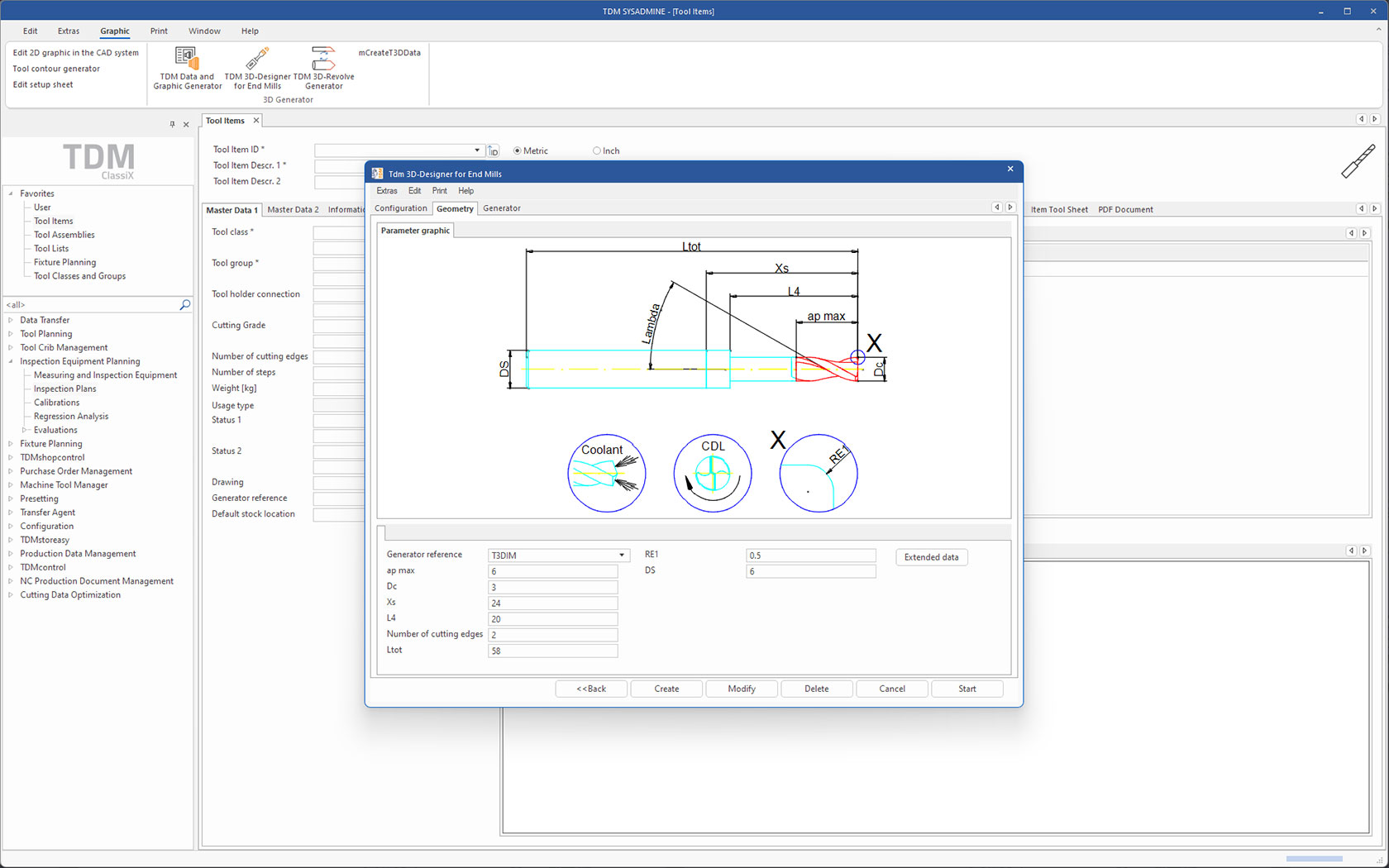

Generare un utensile speciale 3D con TDM - geometria della fresa a codolo. (vista schermo)

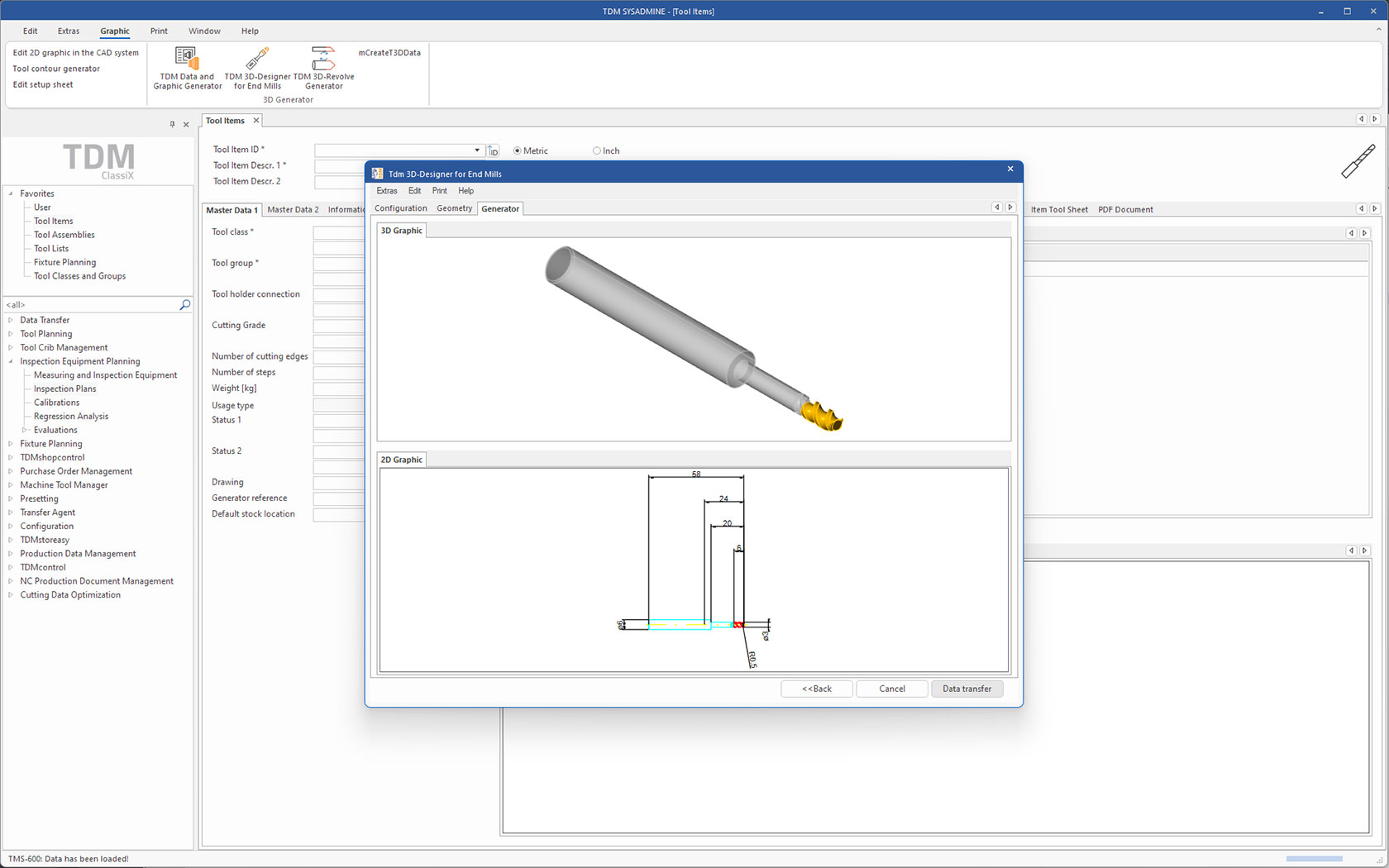

Generare un utensile speciale con TDM 3D - generatore di frese a codolo. (vista schermo)
Generare un utensile speciale 3D con TDM - TDM 3D Designer per punte a gradini - passo 1. (vista schermo)

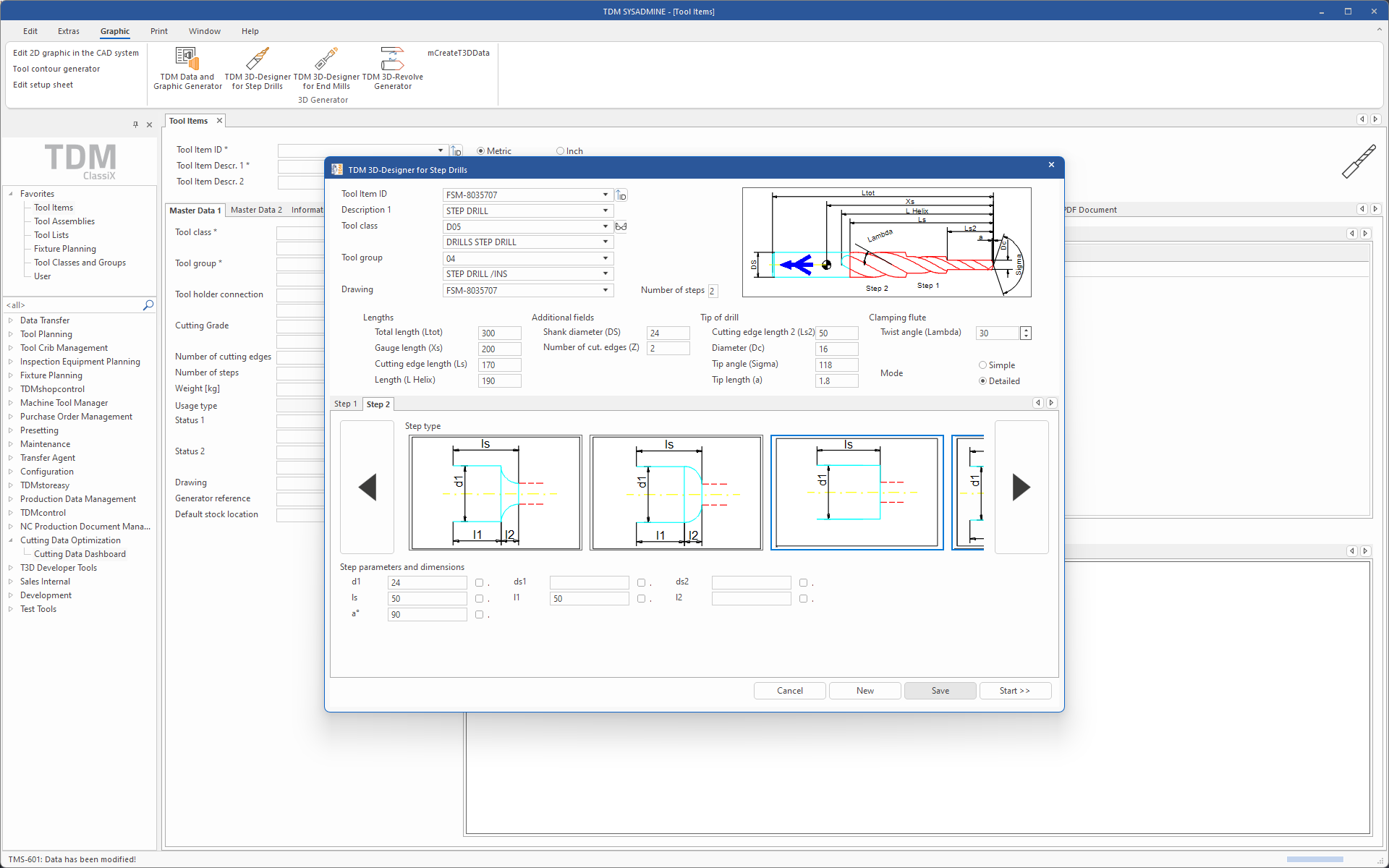

Generare un utensile speciale 3D con TDM - TDM 3D Designer per punte a gradini - passo 2. (vista schermo)
Generare un utensile speciale 3D con TDM - TDM 3D Designer per punte a gradini - passo 3. (vista schermo)

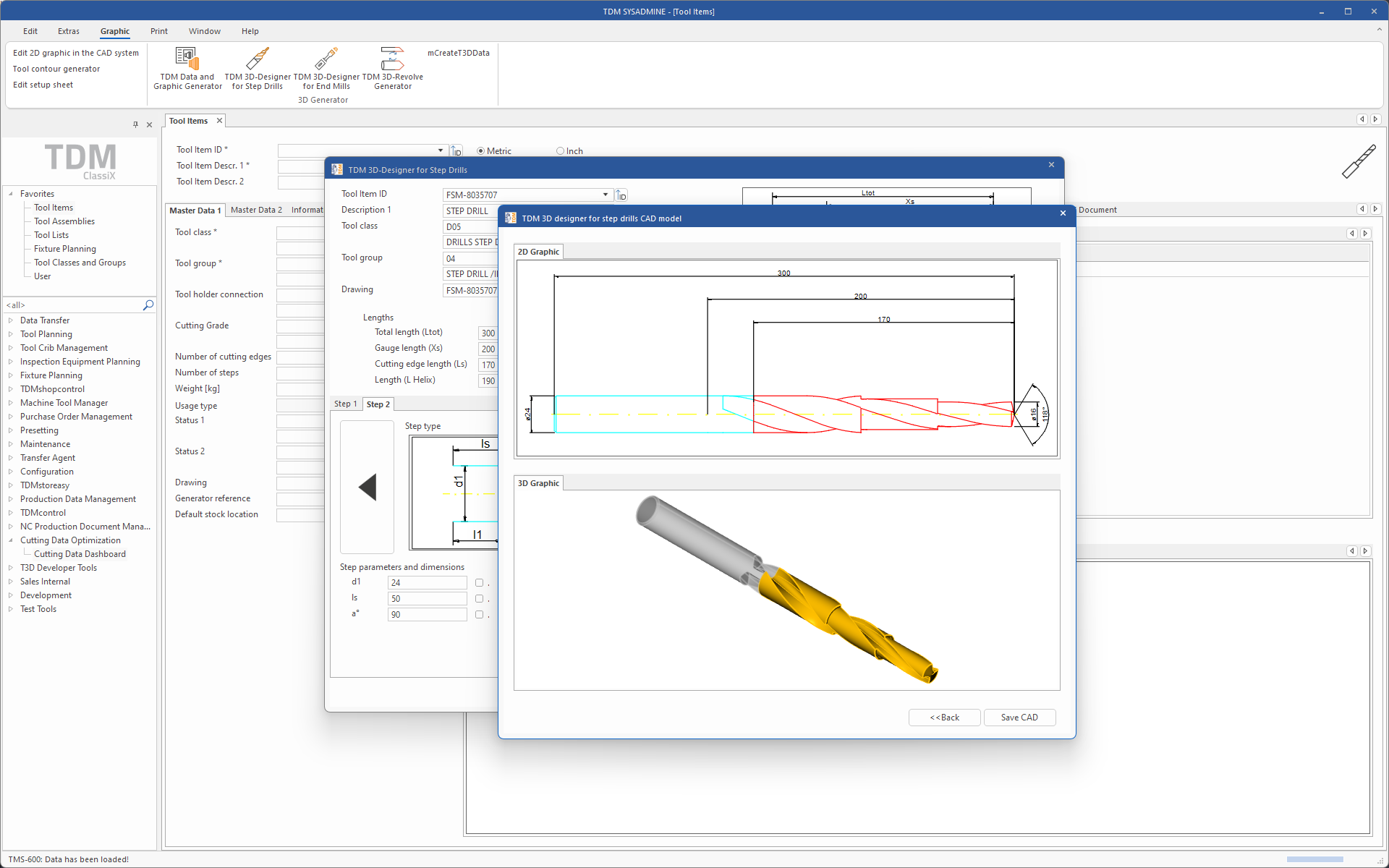

Generate 3D special tool with TDM - TDM 3D Designer per punte a gradini - passo 4, modello CAD. (screen view)

Generare con facilità utensili individuali grazie all'elevata funzionalità TDM

Sia i nostri TDM 3D-Designer per frese a candela che per punte a gradini sono stati perfezionati attraverso anni di esperienza in ciascuna delle loro funzionalità. Le caratteristiche risultanti dei rispettivi moduli consentono un lavoro rapido ed efficiente:

  • L'utente può comporre in modo personalizzato l'utensile di cui ha bisogno
  • Il Designer offre in automatico modelli prestabiliti per le geometrie delle singole parti
  • Si tratta ad es. di codolo cilindrico (secondo norma DIN), fusto con o senza gambo scaricato, rastremazione o transizione conica, nonché fronte con raggio o smusso oppure il numero di gradini e delle transizioni a gradini
  • I TDM 3D-Designer per fresa cilindrica specificano i singoli parametri utensile con la possibilità di personalizzarli.
  • Il software crea un record dati utensile incluse le grafiche utensile in vari formati: grafica 2D (come DXF) e formati 3D (SAT, STL, STEP e VRML)

Enormi vantaggi per la costruzione 3D

I punti di forza dei nostri moduli per la generazione personalizzata di utensili sono evidenti. Lasciatevi convincere anche voi dai vantaggi!

Risparmio di tempo
I TDM 3D-Designer creano utensili 2D/3D personalizzati senza passaggio a un sistema CAD esterno

Processi ottimizzati
Le geometrie predefinite semplificano l'immissione dei dati

Utilizzo intuitivo
L'utilizzo del software è intuitivo

Compatibilità TDM ottimale
I dati utensile e i parametri della geometria soddisfano i requisiti della struttura di classe TDM/gruppo, mentre il software crea i dati direttamente come set di dati
