TDM Hüllkontur-/3D-Rotationsgenerator ClassiX & Global Line

TDM Software erzeugt aus rotierenden Werkzeuggrafiken 3D-Modelle

Für einen effizienten Gebrauch und die Verwaltung von Werkzeugdaten bieten rotierende Werkzeuggrafiken viele Vorteile. Mit den Modulen TDM Hüllkonturgenerator und TDM 3D-Rotationsgenerator erstellen Sie mit wenigen Klicks ein rotierendes 3D-Modell Ihres Werkzeugs.

Von der 2D-Grafik zum 3D-Modell, dank perfekt verzahnter TDM Module

Der TDM Hüllkonturgenerator erzeugt im ersten Schritt eine rotationsfähige 2D-Hüllkontur aus einer bestehenden 2D-Grafik. Der TDM 3D-Rotationsgenerator erzeugt dann schnell und einfach 3D-Modelle aus den vorhandenen rotationsfähigen 2D-DXF-Hüllkonturgrafiken. Dadurch entstehen vereinfachte 3D-Werkzeugmodelle, die z. B. für den Komplettwerkzeugzusammenbau oder für entsprechende CAD-/CAM-System verwendet werden können.

Die beiden TDM Module sind aufeinander abgestimmt und ergänzen sich perfekt. Überzeugen Sie sich und nutzen Sie Ihre Werkzeuggrafiken auch in 3D!

Vielfältige Funktionen effizient kombiniert

Unsere langjährige Erfahrung zahlt sich für Sie auch hier in unseren Modulen aus! Sowohl der TDM Hüllkontur- als auch der TDM 3D-Rotationsgenerator sind einfach zu bedienen und erzeugen im Nu ein rotiertes 3D-Modell. Folgende Funktionen unterstützen Sie dabei:

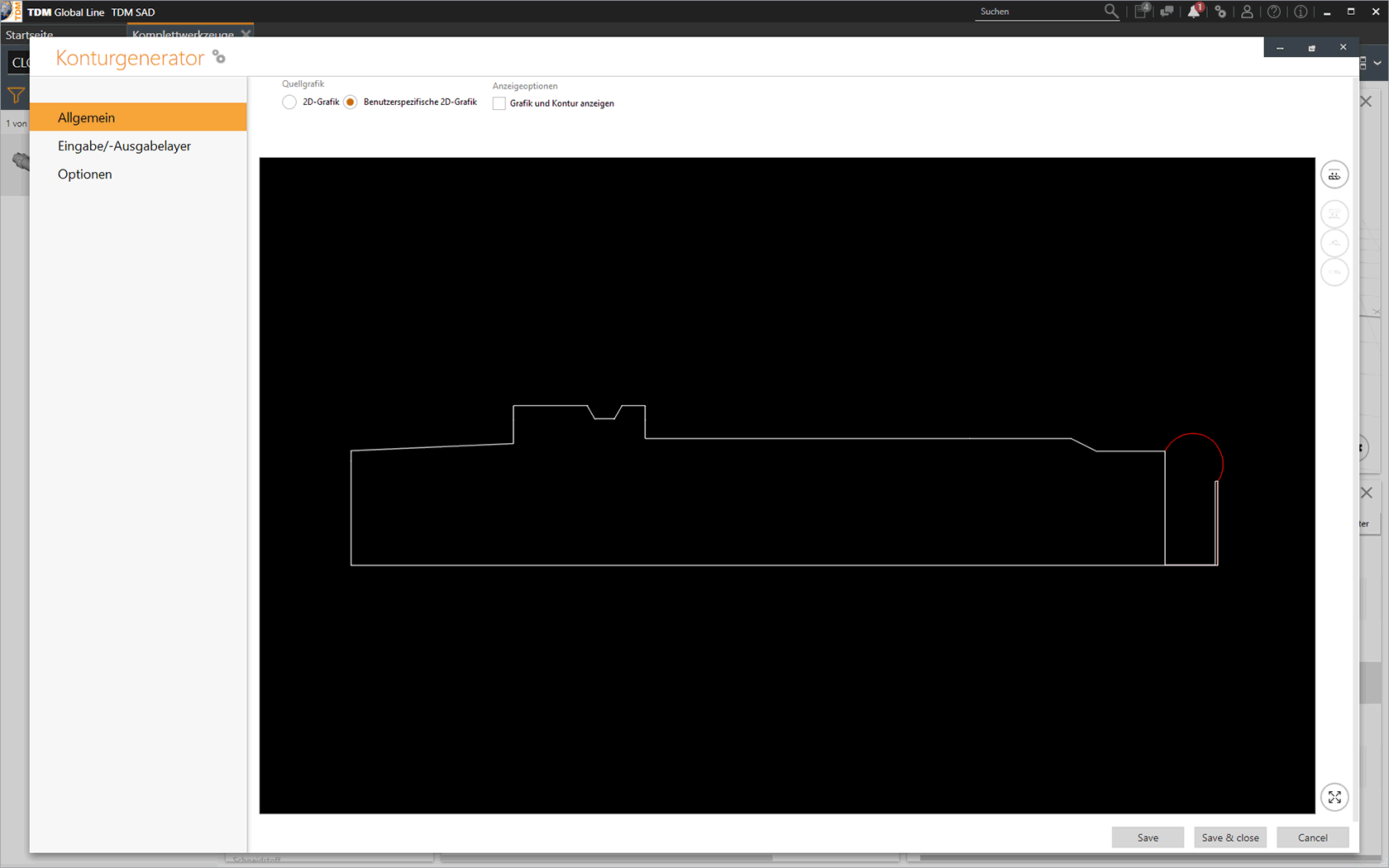

TDM Hüllkonturgenerator

  • Der TDM Hüllkonturgenerator bereitet 2D-DXF-Werkzeuggrafiken für das Rotieren im TDM 3D-Rotationsgenerator vor
  • Der TDM Hüllkonturgenerator erzeugt aus einer 2D-DXF-Werkzeuggrafik eine rotationsfähige 2D-Hüllkontur
  • Die Software definiert zudem optional die schneidende Geometrie am Werkzeug

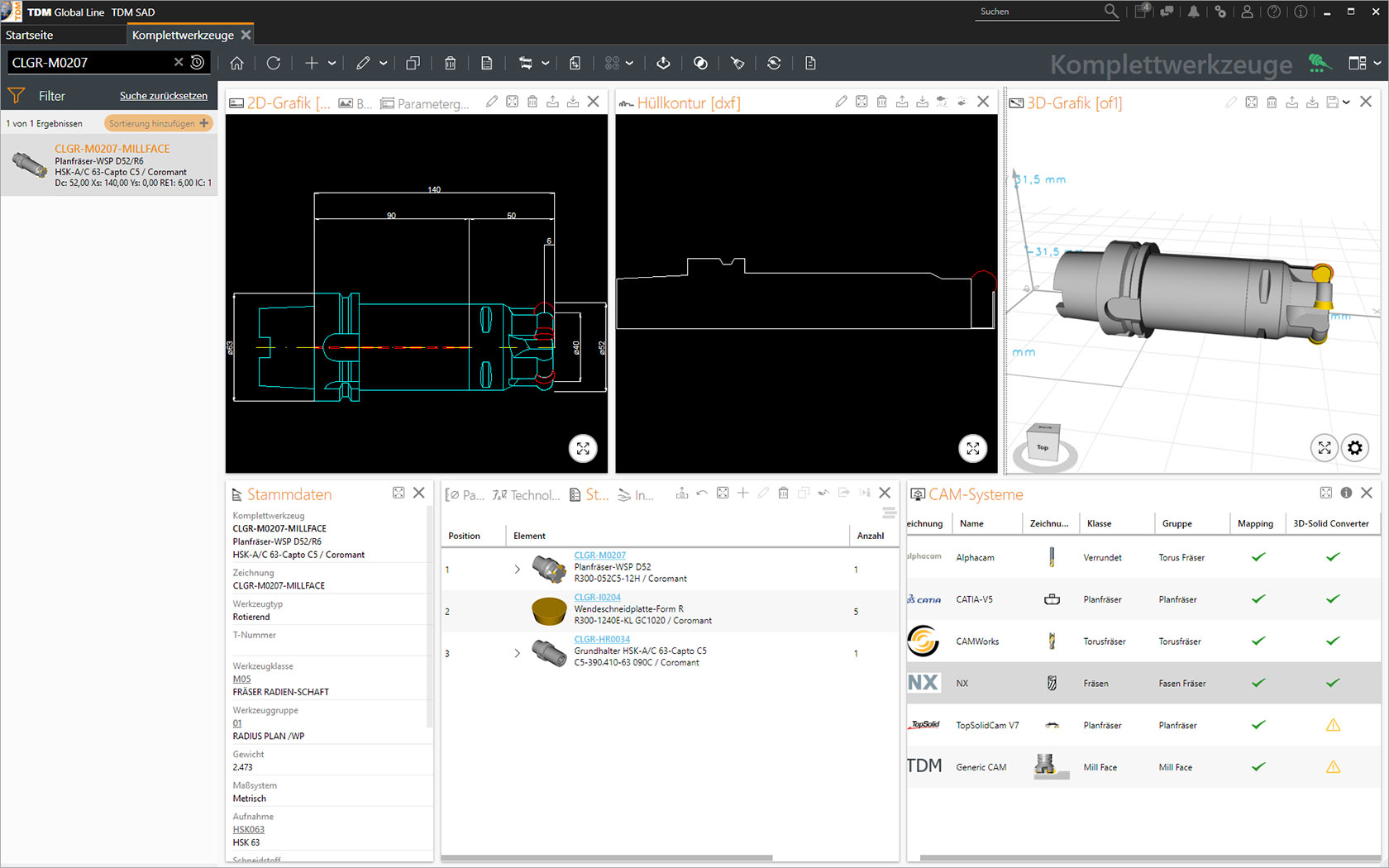

TDM 3D-Rotationsgenerator

  • Das Modul rotiert eine bestehende 2D-Hüllkontur zu einem simulationsfähigen 3D-Modell im STEP-Format in einem einzigen Arbeitsschritt
  • Im Anschluss können die rotierten Komponenten in TDM zu einer 3D-Komplettwerkzeug zusammengebaut und mit Hilfe der TDM 3D-Solid Converter an die CAM-Systeme übergeben werden

Ihr Nutzen auf einen Blick

Mit unseren TDM-Modulen zur Erstellung von 3D-Werkzeugmodellen können Sie mit der Umwandlung Ihrer 2D-DXF-Werkzeuggrafiken im Handumdrehen beginnen. Überzeugen Sie sich von den Vorteilen:

Zeitersparnis
Der TDM Hüllkontur- und TDM 3D-Rotationsgenerator wandelt schnell vorhandene 2D-Werkzeuggrafiken in 3D-Modelle um

Einfache Handhabung
Die Bedienung der Software ist einfach und intuitiv

Optimierte Prozesse
3D-Modelle sind für NC-Programmierung und Simulation verwendbar

Kostenersparnis
Die Software ermöglicht eine optimale Nutzung der vorhandenen Grafikbasis
